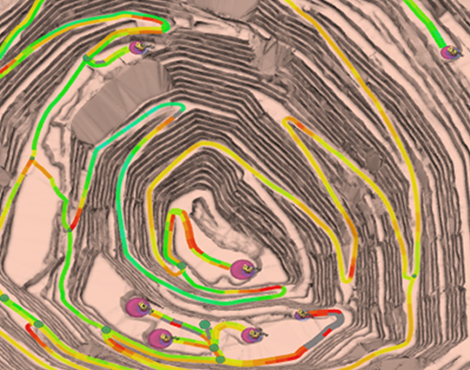

SOFTWARE TANGRAM

Tangram es un software que permite identificar inestabilidades de forma georreferenciada en topografías de avance y de diseño, indicando cuáles bloques son inestables. Esto se realiza a partir de los mapeos estructurales de la faena y las fallas modeladas como superficies, almacenados y gestionados desde el software.

BENEFICIOS PRINCIPALES

TIMining Tangram permite aumentar la continuidad operacional de la faena, entregando recomendaciones al área de operación para disminuir la cantidad de eventos geotécnicos producidos por la caída de inestabilidades. A su vez, permite acercarse a ángulos de talud óptimos considerando la formación de inestabilidades, y recomendar mejores diseños al área de planificación

Disminución de tiempos de trabajo

Tangram identifica inestabilidades de forma automática y calcula su factor de seguridad y probabilidad de falla, disminuyendo los tiempos de trabajo del usuario

Aumento en la seguridad de la faena

Tangram utiliza las estructuras mapeadas de la faena al detectar inestabilidades, lo cual permite conocer la ubicación de los bloques inestables dentro del rajo. Esto aumenta la capacidad de gestión del usuario y la seguridad de la faena

Apoyo en el diseño de taludes

Tangram permite visualizar las potenciales pérdidas de berma al retirar inestabilidades del talud, tanto en topografías de avance como en diseños. Así el usuario puede obtener distintos resultados variando los parámetros de diseño en un talud ideal

Capacidad de gestión sobre la base de datos de estructuras

Tangram centraliza todos los mapeos estructurales y superficies de falla en una sola base de datos, lo cual posibilita gestionar el historial de mapeo, relacionar estructuras, modificar atributos y asignar parámetros como cohesión, ángulo de fricción, set estructural y longitud

FUNCIONALIDADES

TIMining Tangram realiza la detección automática de inestabilidades y el cálculo de su factor de seguridad y probabilidad de falla, para luego obtener la topografía resultante al retirar los bloques inestables. Estas funcionalidades poseen un diseño intuitivo y amigable, siendo Tangram una herramienta de fácil uso y apoyo rápido para el usuario

Detección automática y georreferenciada de inestabilidades

Tangram detecta de forma automática y georreferenciada potenciales inestabilidades formadas por las estructuras mapeadas en la faena. Se detectan tanto fallas planas y cuñas, como bloques complejos formados por 3 o más planos estructurales

Cálculo de Factor de Seguridad y Probabilidad de Falla

Para cada bloque encontrado sobre la topografía, Tangram calcula el factor de seguridad y probabilidad de falla. Luego, es posible filtrar y colorear los bloques de acuerdo a su factor de seguridad, probabilidad de falla u otras variables como volumen y tonelaje

Variación de parámetros de diseño y topografía resultante

Tangram permite modelar taludes para detectar inestabilidades variando parámetros como ángulo cara de banco, ancho de berma y altura de banco. Las inestabilidades detectadas en este talud o en topografías de avance y de diseño, pueden ser extraídas obteniendo una topografía resultante que simula cómo quedaría el talud una vez removidos los bloques inestables

Proyección y simulación de estructuras

Con Tangram es posible proyectar las estructuras mapeadas en el último banco hacia una topografía de diseño para evaluar predictivamente las inestabilidades que se formarán más adelante. También se pueden crear estructuras de forma aleatoria basadas en los sets estructurales de la faena, poblando una topografía de diseño con estructuras simuladas

Mapeo

Tangram permite cargar imágenes fotogramétricas de los taludes sobre la topografía, apoyando el mapeo estructural a distancia, sobretodo en zonas sin acceso. Sobre cada topografía se puede levantar estructuras y modelar nuevas superficies de falla

Otras herramientas destacadas

Con Tangram el usuario puede obtener las trazas de las estructuras sobre los taludes; visualizar las estructuras en una red estereográfica y seleccionar para asignar sistemas; triangular, dividir o componer topografías a partir de avance y diseño; visualizar secciones, perfiles y recortes; cargar modelos geológicos y geotécnicos

preguntas frecuentes

Los softwares RocPlane y Swedge permiten modelar solamente una falla plana o una cuña en un talud ideal. Tangram identifica todas las fallas planas, cuñas y también bloques formados por 3 estructuras o más, de forma georreferenciada, en una topografía real.

Leapfrog es un software de modelamiento geológico, en el cual se generan sólidos de litología, alteración y mineralización; y que permite modelar y mapear superficies de falla que modifican la disposición de estos cuerpos. Tangram permite modelar y mapear superficies de falla, ya que es un software orientado al área estructural, identificando las inestabilidades formadas por estas fallas y estructuras menores

Tangram identifica inestabilidades con su factor de seguridad asociado, lo cual permite decidir si serán retiradas banco a banco, o tomar decisiones enfocadas en la seguridad de la operación. Aumenta la continuidad operacional disminuyendo la cantidad de eventos geotécnicos con su identificación y predicción de inestabilidades, y permite analizar distinto diseños con diferentes ángulos de talud y anchos de berma, para acercarse a los parámetros óptimos para el negocio con menor cantidad de inestabilidades formadas.

- Fallas planas: Tangram identifica las estructuras que intersectan la topografía, y evalúa la diferencia de azimut entre el talud y la estructura de acuerdo al límite ingresado por el usuario para la formación de una falla plana. Luego crea planos liberadores para formar la inestabilidad junto a la topografía.

- Cuñas y Bloques de 3 o más planos: Tangram intersecta todas las estructuras consideradas con la topografía, y muestra dónde se forman poliedros cerrados en conjunto con la topografía (poliedros aflorantes).

Sí, en Tangram se pueden crear nuevas estructuras mapeando sobre el talud.

Sí, Tangram recibe fotogrametrías conformadas por 3 tipos de archivos: una superficie, una o más imágenes que constituyen la textura de la superficie, y un archivo que conecta la textura con la superficie (.mtl).

Sí, Tangram permite crear discos en un talud de acuerdo a una distribución de dip, dip direction, espaciamiento y longitud, cada uno con media y desviación estándar asociadas, las cuales simulan las características del set estructural a representar.

Sí, en la identificación de inestabilidades Tangram puede utilizar como input tanto estructuras menores provenientes de una tabla de estructuras o csv, y fallas medianas y mayores modeladas como .dxf.

Para instalar Tangram y comenzar a utilizarlo solamente se necesita un notebook o computador personal, sin la necesidad de servidores y otras conexiones. La instalación se realiza con un archivo ejecutable en solo unos minutos.

Procesador: Intel 64 bit, Core i5 o superior. Recomendado Core i7
Memoria RAM: 6 GB mínimo. Recomendado 12 GB o más.
Disco duro: 250 GB mínimo. Recomendado 500 GB o más.
Sistema operativo: Windows XP (SP3) versión 64 bits o superior.
Gráficos: Tarjeta gráfica con soporte OpenGL 3.3, con 1 GB de memoria no compartida o más. Recomendado GeForce GTX 460 o superior.
Pantalla: Resolución mínima 1024 x 728
Periféricos: Mouse con rueda de desplazamiento
